如何選擇合適的碼盤材料

一、核心材料對比

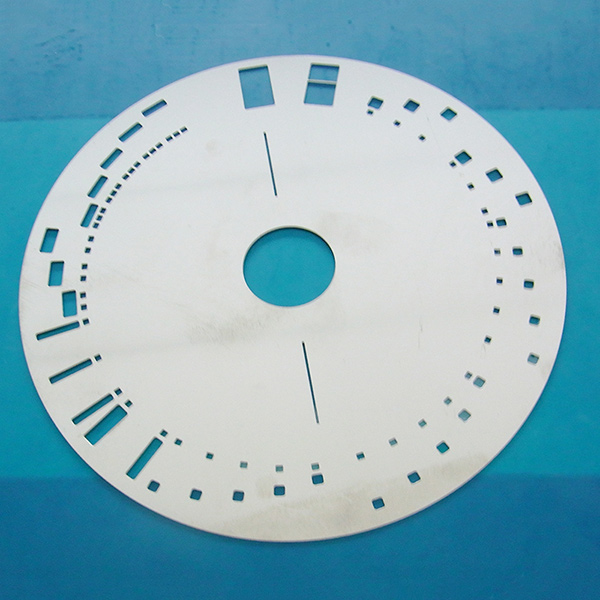

1、不鏽鋼

優勢特性：抗衝擊性強（304不鏽鋼韌性提升30%）、成本低、厚度可選範圍廣（0.05-2mm）

局限性：熱穩定性較玻璃差、薄片易變形

典型應用場景：機械臂、車載設備等抗衝擊場景

2、玻璃

優勢特性：精度高（線條精度1.5±0.3μm）、熱穩定性優異（-40℃~85℃循環不脫膜）

局限性：易碎、成本高

典型應用場景：全站儀、高精度數控機床

3、塑料

優勢特性：經濟實用（成本降低50%）、重量輕

局限性：耐熱性差、壽命短

典型應用場景：低分辨率增量式編碼器

二、選型關鍵參數

1、光學性能‌

反射式碼盤需滿足：反射區>60%反射率，非反射區<10%（藍光波段460nm）

透射式碼盤需考慮基材透光率（如K9玻璃透光率>92%）

2、機械性能‌

不鏽鋼碼盤推薦SUS304材質，厚度0.1mm時抗拉強度達520MPa

玻璃碼盤需化學鋼化處理提升抗震性（破碎率降低80%）

3、加工精度‌

金屬蝕刻碼道同心度需<0.01mm，玻璃鍍鉻碼道精度±0.3μm

四、特殊需求解決方案

高溫環境‌：優先玻璃碼盤（耐85℃持續工作）或鍍膜金屬碼盤

成本敏感‌：塑料碼盤（脈衝數<500）或301不鏽鋼（成本降低15%）

微型化設計‌：超薄不鏽鋼（0.05mm）或聚碳酸酯碼盤
